服務(wù)熱線(xiàn)：13918307176
Aluminum plated magnesium zinc plate
鍍鋅鋁鎂鋼板
鍍鋅鋁鎂鋼板是指在現有的熱鍍鋅層中添加了一定量的Al、Mg或在熱鍍鋁鋅鍍層中添加了一定量的Mg元素的鍍層鋼板，具有高耐蝕性、高切邊保護性能的特點(diǎn)。已公開(kāi)的實(shí)驗室加速實(shí)驗、戶(hù)外暴露實(shí)驗等結果
表明，一定范圍內Al、Mg含量增加會(huì )提高耐腐蝕性幾倍到十幾倍。鍍層加Mg之后的另一大優(yōu)點(diǎn)是鋼板的切邊耐蝕性提高，含Mg的Zn基腐蝕產(chǎn)物會(huì )覆蓋在切口表面，從而對切口形成保護。
寶鋼高鋁鋅鋁鎂鍍層鋼板（BAM）鍍層成份以鋁鋅為主，同時(shí)含有少量鎂和硅元素，鍍層組織較之前的鍍鋁鋅鍍層更加復雜，包括富Al相、富Zn相/Zn-Mg相和Mg2Si相。 除大氣曝曬實(shí)驗外，循環(huán)腐蝕實(shí)驗（CCT）、鹽霧實(shí)驗（SST）、全浸實(shí)驗、SO2腐蝕實(shí)驗、極化曲線(xiàn)、交流阻抗等實(shí)驗方法也被用來(lái)評估鋅鋁鎂鍍層鋼板的耐蝕性能。這些實(shí)驗均以GI板為對比試樣，鋅鋁鎂鍍層鋼板在各種加速腐蝕實(shí)驗中均表現出較大氣曝曬實(shí)驗更好的耐蝕性。這是由于鋅鋁鎂鍍層鋼板的大氣曝曬實(shí)驗時(shí)間較短，鋼板處于腐蝕初期腐蝕速度較快的階段。就目前數據而言，在各種加速腐蝕實(shí)驗方法中，中性鹽霧實(shí)驗的相關(guān)性較好，鋅鋁鎂鍍層鋼板的耐蝕性約為GI板的5倍。此外，不同pH值鹽水浸泡實(shí)驗表明，鋅鋁鎂鍍層鋼板在堿性條件下具有較高的耐腐蝕性能，當pH＞9時(shí)，鋁鋅鍍層鋼板的腐蝕速度急劇升高，GI板和鋅鋁鎂鍍層鋼板的腐蝕速度稍有升高，但鋅鋁鎂鍍層鋼板的耐蝕性仍約為GI板的4倍，當pH＞12時(shí)，鋅鋁鍍層鋼板的腐蝕速度增加較快，但仍比GI板低。
鍍鋅鋁鎂鋼板的自愈性

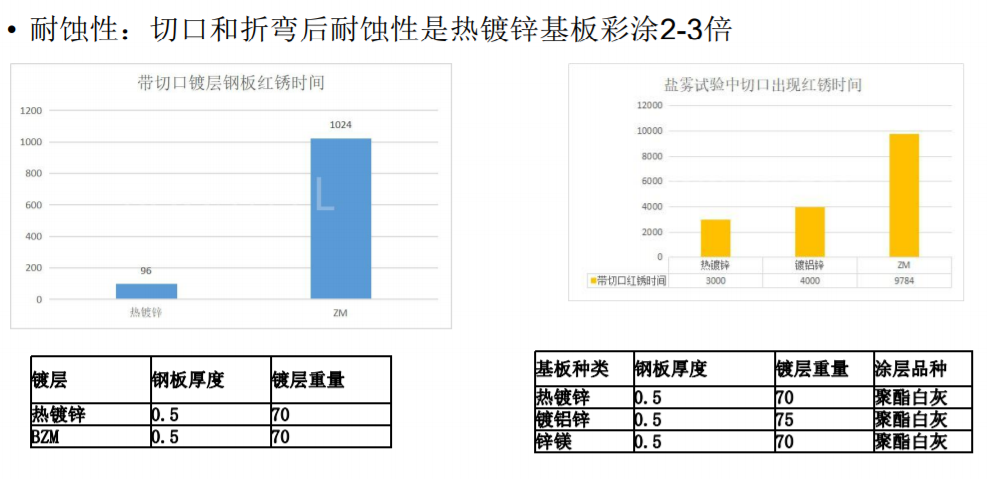

在大氣曝曬條件下，鋅鋁鎂鍍層鋼板不封邊試樣的邊部紅銹寬度遠遠小于GI板。鋅鋁鎂鍍層鋼板沖 孔部位外觀(guān)形貌及紅、白銹形貌在腐蝕初期，鋅鋁鎂鍍層鋼板露鋼部位紅銹面積大于白銹面積，隨 著(zhù)腐蝕時(shí)間的延長(cháng)，白銹面積增加，紅銹面積減少，表明鋅鋁鎂鍍層具有一定自愈性。因此，鋅鋁 鎂鍍層對于鋼板切邊處、焊接部位以及劇烈變形造成鍍層破損的部位有較好的保護能力。
Dynamic sharing
相關(guān)動(dòng)態(tài)
